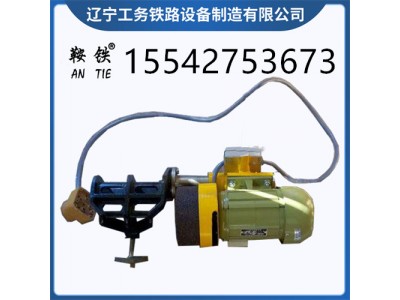

鞍铁电动钢轨端面打磨机DM-1轨道器械基本详情

　　鞍铁电动钢轨端面打磨机DM-1轨道器械基本详情

　　人生就是对对错错，回头看来，对错已经无所谓了，没有山重水复的坎坷，哪有柳暗花明的坦途。朋友，如果你志在登临成功之巅，就不要惋惜山腰的风景!

　　技术参数：

　　1.电动机：

　　型号： YO7132

　　电源： 380V/50Hz

　　功率： 1.1kW

　　转速： 2800r/min

　　2.碗形砂轮(BW)： 150×50×32

　　3.碗形砂轮周向速度： Vmax=22m/s

　　4.外廓尺寸： 500×260×180

　　5.整机重量： 15kg

　　工作原理

　　电动钢轨端面打磨机DM-1电动机的动力，直接传递给碗形砂轮使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构(丝杠、丝母)的回转运动，带动电机主轮、碗形砂轮…沿着丝杠(导向杆)轴向移动，即对钢轨端面轴向进给磨削;又通过手扳动搬杆摆动摆架(电机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(垂直于钢轨轴线)进行径向进给磨削，即径向进给运动。

　　基本结构：

　　1、主运动—由电动机1→碗形砂轮2…组成。

　　2、轴向进给运动—由转动手轮(螺母)3→摆架(电机座板)4→空心轴丝杠(导向杠)5移动…组成。

　　3、径向进给运动—由搬杆6→摆架(电机座板)…组成。

　　4、凹形卡轨钩7、顶丝8、定位螺钉9…组成。

　　使用方法

　　1、首先要检查砂轮是否有裂纹，端面是否平整，均正常后，安装碗形砂轮(BW)。具体方法是用附带的专用套管六角扳手将锁紧六角螺母扭紧。

　　2、检查电源线连接是否良好，有无漏电现象。然后将打磨机装卡在钢轨上。注意：凹形卡轨钩的内侧上表面一定要与钢轨顶面靠紧，旋动顶丝与钢轨顶紧，确保砂轮端面与钢轨轴线垂直，并将凹形卡轨钩与导向杆的定位螺钉扭紧。

　　3、启动电动机，主轴碗形砂轮开始回转，同时旋动手轮调整磨削量进行轴向进给磨削，往复摆动搬把，利用机具自重进行径向进给磨削。

　　4、电动钢轨端面打磨机DM-1要经常给螺旋机构、导向杆滑动面、螺母(手轮)推力槽…注入润滑剂，以减少摩擦阻力。
